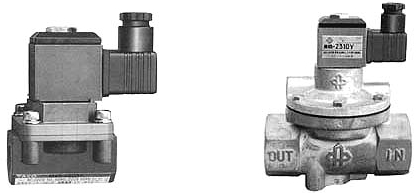

TACO 2通电磁阀(压缩空气?液体?真空用) MVS-2200Y、MVS-2300Y系列 概要/使用(共通) ●概要/使用  ●形式记号/表示  ●特性  ●外形尺寸 ● 大流量膜片式。 ● 可用于水,低粘度液体。 ● 无需供油使用。 ● DIN端子连接式 ● 可用于真空回路的ON,OFF。 MVS-2200Y系列 MVS-2300Y系列 使用 用途 压缩空气用 液体用 *1 真空用 使用流体 经过滤的压缩空气 水?低粘度液体 空气(真空) 使用压力 0.02~0.70MPa 0.15~0.70MPa 0~600Torr *2 周围温度 5~50℃ 润滑 不要 手动操作 无 额定电压 ●AC-100V 50/60Hz、110V 60Hz ●AC-200V 50/60Hz、220V 60Hz ●DC-24V 允许电压变动率 -15 ~ +10% 绝缘种类 B 种 电磁线圈 1个的电流值 额定电压 50Hz 60Hz 额定电压 50Hz 60Hz 起动电流 AC-100V 0.126A 0.100A 保持电流 AC-100V 0.104A 0.084A AC-200V 0.060A 0.049A AC-200V 0.050A 0.041A - - - DC-24V 0.490A *1 液体用与压缩空气使用的基本形式一致。请使用无腐蚀性的低粘度液体。 *2 真空泵侧显示压力范围。OUT侧压力[真空泵侧压力+160]Torr时,因内部构造作用阀将关闭。 ※ 真空场合,或使用压力0.02~0.15MPa低压的场合,请垂直安装电磁阀。 ※ 需特殊电压时请询问。 形式记号/表示 ●概要/使用  ●形式记号/表示  ●特性  ●外形尺寸 管接口径 形式记号  应答时间 质量 (kg) 有效截面积 (mm2) [CV] 压缩空气?液体用 真空用 ON OFF Rc1/4 MVS-2202Y MVS-2202YV 9.6 10.4 0.5 35 [1.9] Rc3/8 MVS-2203Y MVS-2203YV 40 [2.2] Rc1/2 MVS-2204JY MVS-2204JYV Rc1/2 MVS-2304Y MVS-2304YV 12.4 20.2 1.5 110 [5.9] Rc3/4 MVS-2306Y MVS-2306YV 170 [9.2] Rc1 MVS-2310Y MVS-2310YV 240 [13.0] Rc11/4 MVS-2312JY MVS-2312JYV 350 [18.9] ※ 应答时间为压缩空气在0.50MPa时值。长时间放置后,起动时有可能超过此值。 形式记号表示方法 AC100V、AC200V 产品名 管接口径   用途 附件 电线连接方式 托架 额定电压 MVS- 2202:Rc1/4 2203:Rc3/8 2204J:Rc1/2 2304:Rc1/2 2306:Rc3/4 2310:Rc1 2312J:Rc1 1/4 Y 无记入: 压缩空气用, 液体用 V:真空用 无记入:无 S:附指示灯, 过压抑制器 无记入:(标准) DIN端子连接 M1: 螺丝拧入端子连接 无记入:无 B:附属 AC100V: AC100V 50/60Hz、 AC110V60Hz AC200V: AC200V50/60Hz、 AC220V60Hz DC24V 产品名 管接口径   用途 附件 电线连接方式 托架 额定电压 MVS- 2202:Rc1/4 2203:Rc3/8 2204J:Rc1/2 2304:Rc1/2 2306:Rc3/4 2310:Rc1 2312J:Rc1 1/4 YH 无记入: 压缩空气用、 液体用 V:真空用 无记入:无 S:附指示灯, 过压抑制器 无记入:(标准) DIN端子连接 M1: 螺丝拧入端子连接 无记入:无 B:附属 DC24V: DC24V 流量特性曲线 ●概要/使用  ●形式记号表示  ●特性  ●外形尺寸 流量特性曲线 MVS-2204JY 流量特性曲线 MVS-2310Y 外形尺寸图 ●概要/使用  ●形式记号/表示  ●特性  ●外形尺寸 MVS-2202Y(V)~04JY(V) MVS-2304Y~12JY ●概要/使用  ●形式记号/表示  ●特性  ●外形尺寸 产品信息/电磁阀,双联阀,消声器
