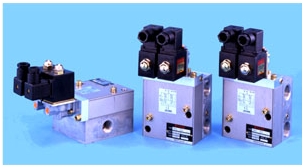

TACO冲压机用复式电磁阀 排气优先双联阀 354系列 概要／使用 ●概要／使用　●形式记号　●动作　●操作　●外形尺寸 ● 本机器为冲压机的空气离合器，空气制动器安全操作而开发的复式电磁阀。 ● 2个压力返回形3通阀并联一体化，双阀同时动作的构造。 ● 一般两阀同时发生故障的可能性极小。万一，一阀发生故障时，2 (OUT侧)输出的空气压力低于动作器的压力，双联阀是冲压机械安全操作不可缺的阀，信赖性很高。 ● 双联阀为冲压机的安全操作最优先设计，是期待安全性的冲压机械最适合的电磁阀。 ● 双联阀的功能与一般的常闭3通电磁阀相同。 主要特长 ● 维护容易的座接形。电气连接部采用DIN连接。 ● 采用DIN形连接。 ● 供有并列形，交叉形。 ● 紧凑排气量卓越的并列形。 ● 单阀异常动作时，2 (OUT)侧输出的压力，最小抑制的交叉形。 ● 先导供气方式(内部／外部)转换容易。 354系列 使用 主阀形式与构造 先导动作3通双联阀(双阀)，压力返回形锥阀 使用流体 经过滤(40μm以下)的压缩空气 使用压力 0.2 ～ 0.85MPa：内部先导式(标准)　／　0.05～0.85MPa： 外部先导式 周围温度 5～50℃ 润滑 无供油 安装形态 最好垂直壁面固定。 应答时间(代表值)*1 ON时：11msec、OFF時：11msec 手动操作 按钮操作（无锁定式） 动作频度 3Hz max. ( 1回/１カ月 min.) 允许电压变动率 ±10% 绝缘种类 B种 质量 约2.5kg?????354 Series 额定电压*2 ●AC100V 50Hz，AC110V 60Hz　●AC200V 50Hz，AC220V 60Hz　●DC24V　●DC100V 线圈2个 同时动作电流值 额定电压(周波数) 电流(保持／起动) 额定电压(周波数) 電流(保持／始動) 额定电压 电流 AC100V(50Hz) 0.40A/0.60A AC200V(50Hz) 0.20A/0.30A DC24V 0.60A AC100V(60Hz) 0.36A/0.52A AC200V(60Hz) 0.18A/0.26A DC100V 0.20A *1 应答时间为供气压力0.5MPa的值。长时间放置后，起动值可能超过此值。 *2 关于特殊电压请商谈。 形式记号特性／表示 ●概要／使用　●形式记号　●动作　●操作　●外形尺寸 阀形式 口径尺寸 形式记号 有效截面积(代表值) 口径1、2 口径3 1 → 2 2 → 3 交叉流动形　 1：IN 2：OUT 3：EX Rc3/8 Rc3/4 354-300-C000 65mm2 105mm2 Rc1/2 354-400-C000 140mm2 Rc3/4 354-600-C000 并列流动形 1：IN 2：OUT 3：EX Rc3/8 Rc3/4 354-300-P000 29mm2 105mm2 Rc1/2 354-400-P000 140mm2 Rc3/4 354-600-P000 产品名 口径 尺寸 流动形式 先导空气 供给方式 附件 电气连接部 额定电压 354- 3: Rc3/8 4： Rc1/2 6： Rc3/4 0: 座接形 无 00- C： 交叉流动 P： 并列流动 0：(标准) 内部先导式 1： 外部先导式 0： 无锁定按钮 H： 无手动操作机器 0：(标准) Pg11 DIN连接 2： Pg11 DIN连接 指示灯 附过压抑制器 AC100V： AC100V 50/60Hz、 AC110V 60Hz AC200V： AC200V 50/60Hz、 AC220V 60Hz DC24V： DC24V DC100V： DC100V 动作说明 ●概要／使用　●形式记号　●动作　●操作　●外形尺寸 线圈OFF时 活塞未受先导阀压力的作用，阀VA，VB通往口径1→ 2，阀座关闭。 此时，活塞下面的排气用阀座打开，与口径2侧连接离合器，制动器等动作的气缸内的空气压力，从口径3排入大气。 线圈ON时 先导阀PA，PB动作，活塞受到先导压力的作用。 此时阀VA，VB口径1→2间的阀座接通。 交叉流动形，口径1侧的压缩空气，通过主体的交叉通路流往2侧。 并列流动形，各阀流往口径2。 并列流动形VA，VB的流量由插销控制，2侧的气缸动作。 此时，排气用阀座关闭，气缸内的压力，无法从口径3排入大气。 因故障，一阀无法返回时 万一，一阀出现故障，无法动作复位时（例，图示阀VA不动作，阀VA的口径1→2间的阀座打开） １．交叉流动形，阀VA口径1侧的压缩空气，经交叉通路流往口径VB2侧，阀VB滑阀通路出口，VB侧排气用阀座打开，口径2侧气缸内发生的压力，残压为IN 侧压力的2%以下。 ２．并列流动形，IN侧压缩空气从阀VA口径2侧流出，阀附属的流量塞子限制流入的压缩空气。VB侧排气用阀座打开，抑制口径2侧气缸内的高压。此时的压力（残压）为IN侧压力的5%以下。 【注意】双阀的排气口：口径3必须正常排气。必须定期检查口径3处安装的消声器，防止堵塞造成排气不良。特别是并列形，比交叉形口径1侧（空气供给口）流入的空气量要多，请十分注意确保排气容量。 操作方法 ●概要／使用　●形式记号　●动作　●操作　●外形尺寸 [基本] ● 本产品作为压缩空气系统的构成机器使用。 ● 请在使用范围内使用。 1. 请使用适合产品的电压/频率。 2. 最高使用压力：0.85MPa以下。 3. 指定流体：清净的压缩空气。 4. 请勿改造，改变用途。 5. 使用时，请经常确认安全。 ● 供气的动作与流量对机器的动作十分重要，请确认。 ● 低温使用时，为防止结冰，不想使用空气干燥器场合，请除去空气中水分。 ● 突然停电恢复后，请防止抑制器的干涉故障。 ● 请勿在发火，爆炸的场所使用。 ● 请勿在腐蚀性瓦斯，海水，水，高湿度，臭氧的环境中使用。 [配管?安装] ● 请勿在配管前卸下保护孔径用塞子（或贴纸）。 ● 请使用清净防锈处置后的材料，并用压缩空气充分对配管材进行清扫。 ● 请消除配管螺丝端部的残质。 ● 利用阀装置的安装孔，原则为垂直坚实固定。 ● 确认各口径1（IN）， 2（OUT），3（EX），正确配管。配管口径必须与阀口径一致。354系列的口径3与口径1，2无关，为Rc3/4。注意消声器螺丝的连接。 ● 口径3：请勿缩小排气口。请勿忘卸下保护孔径的塞子（或封印纸）。 ● 口径3所连接的消声器为TACO；MFF-306形，或使用相当排气容量消声器。安装时，请防止脱落连接。 ● 口径1侧的配管请使用过滤器，减压阀，油雾器等，再供气。 ● 口径1侧的配管途中请勿缩小进行配管。 ● 为方便保养，安装时请留出相当的空间。 ● 为避免配管口径的破损，请勿过紧拧入配管。 [润滑] ● 为维持安定的应答时间，使用时请勿供油。 [电路配线] ● 确认电路配线所使用的电压与线圈电压一致，配线时要两线圈同时通电。 ● 为避免震动等断线事故，除去多余松弛部分坚实固定。 ● 必须要配接地线。或推荐使用过流遮断器。 外部控制器回路的编入 ● 本器未附动作监视器。利用压力开关等，与外部动作的监视器回路编入使用。 ● 监视器的回路以阀发生异常状态时，冲压机能停止动作的回路进行设定。 [操　作] ● 最初口径1：供气时，请确认系统的安全。 ● 一阀发生故障时，口径2侧的压力（残压）对应供气压力（0.85MPa时），交叉流动形为2%以下，并列流动形为5%以下。离合器/制动器气缸的动作压力，对应口径2侧残压曲线，请确认在1～3.5倍以上。 一阀不能返回时，OUT侧所发生的残留曲线 ● 因外部动作监视回路所引起的紧急停止场合，必须排除异常原因后再起动。 [其他] ● 请按日检，定期检查的计划进行实施。 ● 长期保管后，最初动作的场合，最低动作压力(0.2MPa)可能无法起动。此时，用0.5MPa的供气压力进行数回动作后，返回最低动作压力。 [保养] ● 保养?检查，限于熟悉气动元件，或受过指导的人，确认安全后进行实施。 ● 分解时，必须切断电源，确认机器前后的压力为零后才可实施。 ● 分解要领 事先准备好内部构造图，进行操作。 因是座接形，从主体中卸下2根安装螺丝，主体部分移动至易操作场所进行作业。此时，注意不要丢失主体接合面的垫片。 卸下阀罩，可取出活塞ASSY及连杆。 卸下C形固定轮，取出塞子，IN侧阀密封圈。 先导阀ASSY，卸下固定线圈用特殊螺帽，拧松2根小螺丝，可卸下线圈板进行分解。 ● 零部件洗净与交换 请用温水或中性洗涤剂清净各零部件。清净后请吹干。损坏零部件进行交换。 ● 装配 密封圈等零部件表面，请用锂脂膏（或透平油）薄薄涂抹一层，参考内部构造图正确装配。特殊螺帽不要拧得过紧。 ● 检查供气管路 必须排出污水。交换不良过滤器滤蕊。排水大量发生的场合，请用空气干燥器进行处置。 [故障主要原因，对策] ● EX口径漏气 ?异状物阻碍阀ASSY的动作，或阀密封圈损伤。 ?阀座无法关闭造成漏气。 ?除去异状物，或交换密封圈。 ● 先导阀造成口径3漏气 ?除以上原因外，铁芯返回弹簧折损。 ?交换铁芯返回弹簧。阀座密封圈不良的场合，交换铁芯ASSY。 ● 主阀转换时，震动等无法顺利转换 ?供气压力?供气量不足。背压过高，供给电压不足。 ?阀的动力不足，或活塞压力较弱，先导阀的转换不完全。 ?检查供气管路，交换消声器。检查电源电压，电流容量。 ?改良不良部分。 ● 无动作 ?检查电气回路，改良不良部分。 外形尺寸图 ●概要／使用　●形式记号　●动作　●操作　●外形尺寸 -mm- ●概要／使用　●形式记号　●动作　●操作　●外形尺寸 产品一览
