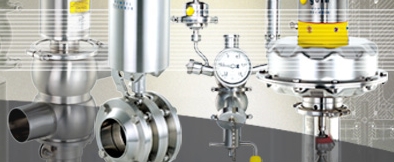

Guth Ventiltechnik自1861年开始专业生产高品质配件,包括阀门、管道配件和特殊部件等,产品主要用于食品、饮料、化妆品、医药和化工等行业。Guth产品从不锈钢管、管连接件和弯头,到蝶阀和球阀、座阀和调节阀,几乎涵盖了流体介质领域的应用。
![](guth2.jpg)
座阀 VS/VSD/VSDS系列座阀采用实心阀门结构,焊接时不会产生变形;球形机架中的死区最小,可以实现流线型的产品流动,具有卫生的设计,无顶盖罩或集水坑;所有与介质接触的部件都具有高度清洁性;维护简便:整个阀室可以被提升脱离机架;每种阀门尺寸的不同密封件数量最少,设计紧凑,使用寿命长。GUTH座阀的模块化设计可以降低对备件的要求,触动器和弹簧室可以转动,改变安全位置。

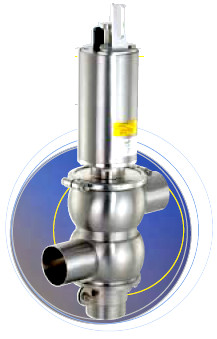

座阀VS型:密封件更换简单,便于维修,单件式阀室或焊入式下底座,对称密封;
![](guth01.jpg)
迷你阀:小型机架,适用于DN10-25管道,极为紧凑的设计;
![](guth02.jpg)

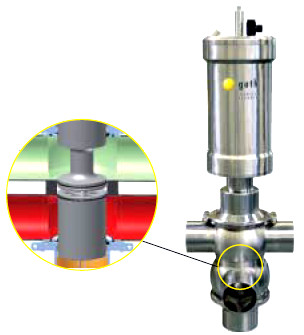

双座阀VSDS型:在自动化流程中介质得到安全隔离,减少切换时产泄漏,标准配备单独的底座提升装置,可以清洁的泄漏腔;
![](guth03.jpg)
双密封座阀阀VSD型:在自动化流程中介质得到安全隔离,紧凑的泄漏腔,具有2个径向密封件,可以通过2个强制触动的气动阀对泄漏腔进行清洁,单重或双重平衡设计,防止水击作用,密封件更换简单,便于维修,可选择的底座提升装置。
![](guth04.jpg)

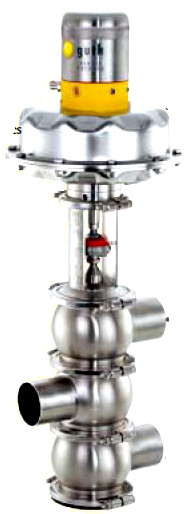

VSR调节阀:适用于调节流量、混合或分配液体与气体介质。模块化的概念可以提供不同的组合,实现工艺与成本效果的优化;调制特性多样性,可替换的连接件(锥体或底座),可以实现不同KVS值的整合改造,与线性或相等百分比调制特性,锥体的设计采用了金属或弹性材料的密封件;完整的不锈钢结构 采用实心阀的阀室,电解抛光的不锈钢隔膜触动机构,强固的灯笼式结构,采用了不锈钢罩盖的阀门定位器;卫生的设计 球形机架的死区最小化;简便的装配与维护;专门的方案 从DN10-25(1/2英寸-1英寸)开始的小型机架,适用于从0.1KVS开始的最小流量控制,耐压性强,DN40阀门可承受高达40BAR的压力。其它类型的调节阀还有蒸气调节阀,具有活塞触动器的行程调节阀,蝶形控制阀,弧形控制阀。
![](guth05.jpg)
阀门定位器 GUTH生产的带NAMUR接口(DIN/IEC534-6)的DIGIPOS数字I/P定位器可作为标准配备,用于整合其它类型的控制器;信号范围4-20毫安;通过接口(RS232)与可视化软件,校准线性,相等百分比或特殊性能曲线;自动化校准,可简化设备起动;无接触的定位,因此易于安装,没有磨损,并对振动不敏感;在经过调节的位置上不产生内部空气消耗;可以实现部分或分割范围的操作以及信号反转。

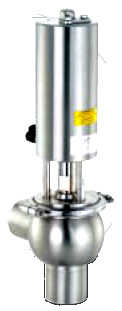

溢流阀 可以补充管道压力峰值的安全阀,通过标准弹簧响应压力,可调范围为0.5-6巴,根据要求,可以提供适用于附加响应压力的特制弹簧,采用气动驱动提升底座,以便清洁旁路。
![](guth06.jpg)
底部排放阀 适用于储罐与容器,采用倾斜出口的碟形连接法兰,可作为容器底部的延伸,实现彻底的排放,卡箍式的阀室方便装配与维护,并可选择出口喷嘴方向,由于可以选择不同触动系统(曲柄或手轮,角齿轮,气压缸),在占地面积受到限制的情况下也可以进行安装,可选购采用模块化控制头。
![](guth07.jpg)
旋转阀有蝶阀,防混型蝶阀,多通路蝶阀,球阀及弧形阀。
蝶阀 典型的截流阀,各种尺寸(DN10-150, 管道外径为1/2英寸-6英寸),多种系列的触动器与附件,易于装配,各种材料的低磨损密封件,全密封式,并具有耐高压性,不同尺寸的单动或双动执行器,控制头(防护等级IP65)可作为选件,可以选择各种管道连接。
![](guth08.jpg)

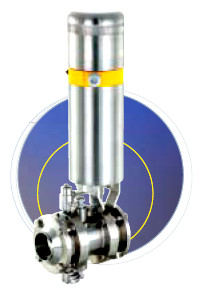

防混型蝶阀 分隔CIP或储罐系统中不相容介质的安全方法,对出现缺陷的密封可以进行泄漏指示,带有冲洗连接件的泄漏腔,在阀盘与泄漏阀之间进行机械强制促动,手动或气动起动。
![](guth09.jpg)
多通路蝶阀 选择双通/三通设计,或切换组合,采用了机械或气动的单一执行器,或与杆件进行机械耦合。
![](guth10.jpg)
球阀 自由通道,可以进行清管,冲洗连接作为选件,手动或气动起动。
![](guth11.jpg)
弧形阀 自由通道,没有压力损失,最适用于几乎无菌状态的清管过程,不产生产品夹带或固体截留,LIAG双通/三通弧形阀,90度/120度清管阀。
![](guth12.jpg)
无菌工艺
GUTH VENTILTECHNIK公司提供各种阀门与部件,它们专门设计用于无菌生产过程,并满足其严格要求。封装的密封设计可以使死区最小,耐用性强的隔膜或金属波纹管可以对阀杆进行分隔密封,可以彻底清空产品腔,阀门与连接件具有最佳的洁净程度,与产品接触的表面光洁度最高可以达的RA 0.4, 根据要求可以进行电解抛光。
符合DIN 11864 1/2/3系列要求的管道连接件 螺纹,法兰或卡箍连接件,径向导向可以保证精确的定位,O型圈凹槽的最小化死区可防止在密封件后出现产品污染。
座阀与转换阀 采用了隔膜/金属波纹管或蒸汽屏障,可以对产品腔进行全密封,消除外部污染或产品污染,通过泄漏镗孔监控无菌性,洁净程度最佳,平缓处理介质,由于可将阀门插件取出,由此简化了维护与检测,具有常规VS座阀系列的所有其它优势,例如可以转动的执行器,控制头系统等。
底部排放阀 通过倾斜出口可以实现彻底清空,由于膨胀/收缩移动极小,因此金属波纹管具有较长的使用寿命,通过泄漏镗孔可以控制阀杆密封波纹管的功能,各种执行器类型,可以占地面积有限的情况下保证设备的安装。
取样阀 适用于无菌取样和对产品质量进行连续性监控,高弹性密封隔膜,可以防止在阀杆密封后出现污染传播,在取样前可以通过冲洗连接件进行清洁与消毒,可以整合到CIP或SIP工艺中。
直列式机架 测量与控制仪器,可以精确地安装在标准球形机架中,传感器与内壁平齐,提供了采用熔融硅酸硼玻璃的盲盖,可以对关键的过程部件进行目测检查。
无菌调节阀 适用于无菌过程,采用了金属波纹客或隔膜,可以确保产品腔被全面密封。
![](guth13.jpg)
GUTH储罐附件有便携式搅拌器,蝶阀,压力平衡阀,真空阀,液位指示器,取样阀及表计旋塞,排气旋塞与排液旋塞,喷水头与支架,观察镜,安全接头及STH接头等产品。
|
