美国Gemini阀门

87 High Cycle - Maintenance Free Series, NPT,1/4" - 1"

材料：黄铜和不锈钢

Gemini87系列阀门，高循环球阀是一个优质的，耐用的，真正免维护的最新创新的自动阀门。适合于多种应用，包括那些涉及高循环的阀杆密封泄漏问题，或需要长期免费维修服务。

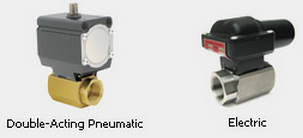

提供12＆24VDC电动模式或双作用的气动执行器，可远程控制或带有可安装在各种压力的Gemini4GP系列电磁阀上的接口。产品可以改进以更好地满足许多OEM应用。

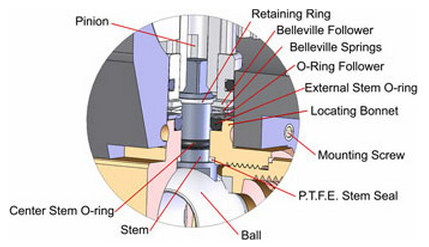

专利申请中 - 耐用的，免维护的阀杆密封

添加两个O型密封圈，加上Gemini久经考验的自我补偿阀阀杆密封的新特征，这三个独立的独特的元素，实现了阀杆密封的完整性和长寿。

一个较低的，双作用的阀杆密封和推力轴承的形成：增强型聚四氟乙烯作为一个主要的静密封。一个中心O型密封圈提供主要的动态密封。O形密封圈的压盖在阀杆上，使其维持一个可预见的预加载。最后，外部的O形圈提供了一个辅助的静态和动态密封。最后密封是弹簧补偿，以弥补极端的循环和磨损。由于O型环和聚四氟乙烯密封件磨损，弹簧适用于一个硬化不锈钢垫圈的恒定轴向力，迫使下面的O形圈径向扩张并维持与阀杆的接触。传统的阀杆（包装）螺母已被淘汰，取而代之的是一个受制的，固定预紧的扣环。这消除了因不正确的拧紧螺母而导致阀杆密封过早泄漏的危险。阀门的设计用于保持其完整性，而不需对其阀杆密封预加载做任何调整或维护。

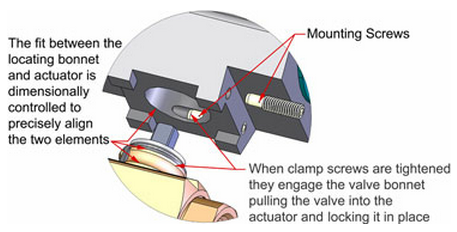

专利申请中 - 阀门执行器耦合设计

阀杆密封寿命长的一个关键因素是尽量减少因阀门的执行器失准而导致阀杆侧面装载负荷。Gemini独特阀门的执行器耦合系统，采用精确加工定位阀盖和配套的驱动器压盖，以确保近乎完美的校准。两个相交的夹紧螺钉是用来完成安装程序的，把阀门拉入执行器，并牢固地锁定到位。这些夹紧螺钉是很容易进入安装的。

规格

1）阀门

温度/压力：

-20° F to 350° F with P.T.F.E. & Viton Seals

-20° F to 180° F with P.T.F.E. & EPR / EPDM Seals

1,000 p.s.i. C.W.P. (100°F) - Limited Duty

500 p.s.i. C.W.P. - Full Duty

2）气动执行器

温度：

-20°F to 180°F with standard Buna N Seals

-20°F to 350°F with optional Viton Seals

压力： 60 - 125 p.s.i.

循环时间： 1/2 - 1 second

占空比： 100%

通气口连接： 1/8" NPT or optional NAMUR interface

3）电动执行器

温度： 40°F to 221°F

循环时间： 1-3 seconds dependent on model

AMPS

24DC Start 1.6 - 3.2, Running .8 - 1.6 dependent on specific model

12DC Start 3.4 - 6.2, Running 1.7 - 3.1 dependent on specific model

电气连接： Sub-Micro 9mm connector， 4 pin， 20 AWG

优势

1）阀门

耐用的，免维护的阀杆密封。是高循环的应用程序或需要延长免费维护服务的理想选择

气密性封闭，每个阀门都要通过气泡测试，以确保所有密封点正常运行

2）气动执行器

高级安装系统，用于精密阀门的执行器的校准，确保长的循环寿命

轻型硬质氧化铝，不锈钢装饰

远程控制，或提供用于直接先导阀安装的NAMUR接口

3）电动执行器

指数时间快 - 1.5秒

超紧凑的设计

高级安装系统，用于精密阀门的执行器的校准，确保长的循环寿命

可定制，以最好的符合特定的OEM应用
