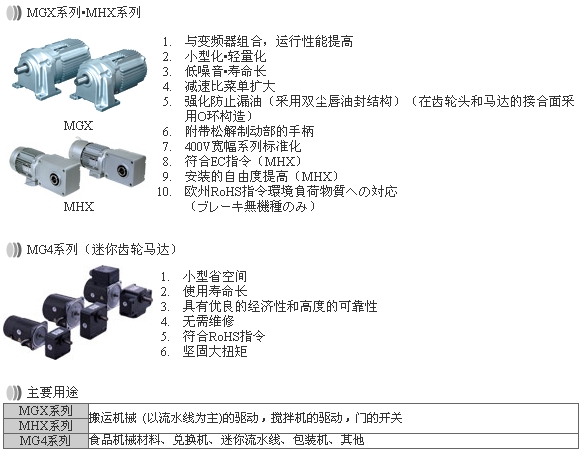

MGX系列?MHX系列 MGX MHX 与变频器组合,运行性能提高 小型化?轻量化 低噪音?寿命长 减速比菜单扩大 强化防止漏油(采用双尘唇油封结构)(在齿轮头和马达的接合面采用O环构造) 附带松解制动部的手柄 400V宽幅系列标准化 符合EC指令(MHX) 安装的自由度提高(MHX) 欧州RoHS指令環境負荷物質への対応 (ブレーキ無機種のみ) MG4系列(迷你齿轮马达) 小型省空间 使用寿命长 具有优良的经济性和高度的可靠性 无需维修 符合RoHS指令 坚固大扭矩 主要用途 MGX系列 搬运机械 (以流水线为主)的驱动,搅拌机的驱动,门的开关 MHX系列 MG4系列 食品机械材料、兑换机、迷你流水线、包装机、其他 MGX系列 200/200-220V或 380~415/380~460V 50/60Hz 三相0.1~7.5kW 1/3~1/1200 MHX系列 三相0.1~2.2kW 1/7~1/240 MG4系列 100V(200V) 50/60Hz 单相3~90W 1/3~1/200(注1) MGX系列 (1) 标准规格 ● 无制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 马达 保护构造 全封闭自冷型 全封闭外扇型 极数 4极 相数 三相 额定电压 200/200-220V或380~415/380~460V 额定频率 50/60Hz 时间额定时间 S1(连续) 绝缘的耐热等级 B种 规格依据 JIS C 4034-1 端子 位置 从负荷侧看是左方 引出方向 反负荷侧方向 朝下 起动方式 直接起动 减速机 减速方式 外切斜齿轮?直齿轮(2-4段)的组合 润滑方式 油脂润滑(填充专用油脂) 主要部件材料 箱体:铝合金压铸或者铸铁 齿轮:铬钼钢 周围环境 安装地方 屋内 周边温度?湿度 周边温度:-10℃~+40℃ 湿度:95%以下 海拔 1,000m以下 空气环境 无腐蚀性以及爆炸性气体?蒸气 安装角度 安装方向自由 连接方式 直接连结或链轮盘?齿轮 涂装颜色 银色 ● 附制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 马达 保护构造 全封闭外扇型 全封闭外扇型 极数 4极 相数 三相 额定电压 200/200-220V或380~415/380~460V 额定频率 50/60Hz 时间额定时间 S1(连续) 绝缘的耐热等级 B种 规格依据 JIS C 4034-1 端子 位置 从负荷侧看是左方 引出方向 反负荷侧方向 朝下 起动方式 直接起动 制动 制动方式 直流无励磁动作型 电源装置 输入:AC200/200-220V 制动扭矩 150/180% 减速机 减速方式 外切斜齿轮?直齿轮(2-4段)的组合 润滑方式 油脂润滑(填充专用油脂) 主要部件材料 箱体:铝合金压铸或者铸铁 齿轮:铬钼钢 周围环境 安装地方 屋内 周边温度?湿度 周边温度:-10℃~+40℃ 湿度:95%以下 海拔 1,000m以下 空气环境 无腐蚀性以及爆炸性气体?蒸气 安装角度 安装方向自由 连接方式 直接连结或链轮盘?齿轮 涂装颜色 银色 (2) 准标准规格 ● 端子盒类别变更 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 无制动 标准 薄型塑料 钢板 准标准 *钢板/td> - 附制动 标准 薄型塑料(PM一体) 铸铁(PM同装) 准标准 钢板(PM同装) - (注) 上述*记号处的无制动,卧式安装型,输出功率0.1-0.4kW的机型以标准规格提供。 ● 端子盒安装位置 可以以90°为单位改变。 ● 屋外规格(无制动) 注)有关附制动的屋外规格,请向最近的营业所询问。 ● EC指令(CE标记) 注)无制动的产品,端子盒为钢板制。(输出功率0.1~0.4kW) MHX系列 (1) 标准规格 ● 无制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 马达 保护构造 全封闭自冷型 全封闭外扇型 极数 4极 相数 三相 额定电压 200/200-220V或380~415/380~460V 额定频率 50/60Hz 时间额定时间 S1(连续) 绝缘的耐热等级 B种 规格依据 JIS C 4034-1 EC指令(CE标记) 端子 位置 下侧 引出方向 反负荷侧方向 朝右 起动方式 直接起动 减速机 减速方式 直交轴 输出轴 空心轴(Hollow shaft) 润滑方式 油脂润滑(填充专用油脂) 主要部件材料 箱体:铝合金压铸或者铸铁 齿轮:铬钼钢 周围环境 安装地方 屋内 周边温度?湿度 周边温度:-10℃~+40℃ 湿度:95%以下(不能有结露) 海拔 1,000m以下 空气环境 无腐蚀性以及爆炸性气体?蒸气 安装角度 安装方向自由 连接方式 涂装颜色 银色 ● 附制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 马达 保护构造 全封闭自冷型 全封闭外扇型 极数 4极 相数 三相 额定电压 200/200-220V或は380~415/380~460V 额定频率 50/60Hz 时间额定时间 S1(连续) 绝缘的耐热等级 B种 规格依据 JIS C 4034-1 EC指令(CE标记) 端子 位置 下侧 引出方向 反负荷侧方向 朝右 起动方式 直接起动 制动 制动方式 直流无励磁动作型 电源装置 注)输入:AC200/200-220V(50/60Hz) 制动扭矩 150/180%(50/60Hz) 减速机 减速方式 直交轴 输出轴 空心轴(Hollow shaft) 润滑方式 油脂润滑(填充专用油脂) 主要部件材料 箱体:铝合金压铸或者铸铁 齿轮:铬钼钢 周围环境 安装地方 屋内 周边温度?湿度 周边温度:-10℃~+40℃ 湿度:95%以下(不能有结露) 海拔 1,000m以下 空气环境 无腐蚀性以及爆炸性气体?蒸气 安装角度 安装方向自由 连接方式 涂装颜色 银色 注) 使用400V级附带制动的机型产品时,请务必在动力模块(制动电源装置)的主侧设置单卷100VA以上(200V输入)的变压器。 (2) 准标准规格 ● 端子盒类别变更 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 无制动 标准 薄型塑料 钢板 準標準 鋼板製 - 附制动 标准 薄型塑料(PM一体) 铸铁 (PM同装) 准标准 钢板(PM同装) - ● 端子盒安装位置 可以以90°为单位改变。 ● 屋外规格(无制动) |
|||||||
|
||||||||
