日本New-Era气动装置 新产品

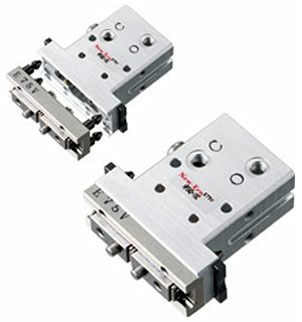

可拆卸式 HP04D系列
 |
特征
带轴承的可拆卸杠杆
附属杠杆易于交换
同一气爪主体，但几个不同的附属装置
可提供长行程
长行程型：HP04DL系列
可提供防尘罩
气爪指型：HP04DF系列
HP04, HP04L 和 HP04F的尺寸规格一样
HP04D 和 HP04, HP04DL 和 HP04L, HP04DF 和 HP04F，除了按钮，形状和尺寸都一样
使用高精确的直线轴承
当HP04使用同等水平的轴承时，其精度和刚度相同
定心精度：±0.07mm
重复精度：±0.01mm |
主体和轴承
HP04D |
- |
10 |
- |
C |
- |
JN |
- |
HAE |
- |
ZE235 |
- |
A |
- |
2 |
系列 |
|
缸径 |
|
操作类型 |
|
防尘罩 |
|
编码器 |
|
开关 |
|
引线长度 |
|
开关数量 |
|
|
|
|
|
|
编码号：无 |
|
编码号：无 |
|
编码号：无 |
|
|
|
|
HP04D:标准型 |
|
10：10mm |
|
C：双作动型 |
|
JN：NBR |
|
|
|
ZE135：2个引线，直线型 |
|
A:1mm |
|
1:1件 |
|
|
16：16mm |
|
|
|
JS: 硅 |
|
HAE |
|
ZE235：2个引线，L型 |
|
B:3mm |
|
2:2件 |
HP04DL:长行程型 |
|
20：20mm |
|
|
|
JF: 氟 |
|
|
|
ZE155：3个引线（NPN输出），直线型 |
|
直线型 |
|
|
|
|
|
|
|
|
仅用于HP04DF |
|
HFE |
|
ZE255：3个引线（NPN输出），L型 |
|
|
|
|
HP04DF:手指型 |
|
|
|
|
|
|
|
HFE-L:大缸径（仅Φ16） |
|
ES13：2个引线，直线型 |
|
L型 |
|
|
|
|
|
|
|
|
|
|
|
|
ES23：2个引线，L型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ES15：3个引线（NPN输出），直线型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ES25：3个引线（NPN输出），L型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ESP15：3个引线（PNP输出），直线型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ESP25：3个引线（PNP输出），L型 |
|
|
|
|
主体总成
DB |
- |
HP04D |
- |
10 |
- |
C |
- |
HAE |
- |
ZE235 |
- |
A |
- |
2 |
主体 |
|
系列 |
|
缸径 |
|
操作类型 |
|
适配器 |
|
开关编码 |
|
引线长度 |
|
开关数量 |
| |
|
|
|
|
|
|
|
编码号：无 |
|
编码号：无 |
|
|
|
|
|
HP04D:标准型 |
|
10：10mm |
|
C：双作动型 |
|
|
|
ZE135：2个引线，直线型 |
|
A:1mm |
|
1:1件 |
|
HP04DL:长行程 |
|
16：16mm |
|
|
|
HAR |
|
ZE235：2个引线，L型 |
|
B:3mm |
|
2:2件 |
|
HP04DF:气爪指型 |
|
20：20mm |
|
|
|
|
|
ZE155：3个引线（NPN输出），直线型 |
|
直线型 |
|
|
|
|
|
|
|
|
|
|
HFE |
|
ZE255：3个引线（NPN输出），L型 |
|
|
|
|
|
|
|
|
|
|
|
|
HFE-L:大缸径（仅Φ16） |
|
ES13：2个引线，直线型 |
|
L型 |
|
|
|
|
|
|
|
|
|
|
|
|
ES23：2个引线，L型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ES15：3个引线（NPN输出），直线型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ES25：3个引线（NPN输出），L型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ESP15：3个引线（PNP输出），直线型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ESP25：3个引线（PNP输出），L型 |
|
|
|
|
轴承总成
DG |
— |
HP09D |
— |
10 |
— |
JS |
轴承 |
|
系列 |
|
缸径 |
|
防尘罩（仅用于HP04DF）
编码号：无 |
| |
|
HP04D:标准型 |
|
10：10mm |
|
JN：NBR |
|
HP04DL:长行程型 |
|
16：16mm |
|
JS: 硅 |
|
HP04DF:气爪指型 |
|
20：20mm |
|
JF: 氟 |
防尘罩（仅用于HP04DF）
JN |
— |
HP09F |
— |
10 |
材料 |
|
系列（和HP04F一样） |
|
缸径 |
JN：NBR |
|
|
|
10：10mm |
JS:硅 |
|
|
|
16：16mm |
JF: 氟 |
|
|
|
20：20mm |
规格 Model HP04D
| 工作流体 |
空气 |
| 最大操作压力 [MPa] |
0.7 |
| 耐压性［MPa］ |
1.05 |
| 操作环境温度[℃] |
0～60 |
| 润滑 |
不需要（机械滑动部件需要） |
| 接管口径 |
M3X0.5(φ10)
M5X0.8(φ16,20） |
| 最大操作周期 |
120 |
| 定心精度[mm] |
±0.07 |
| 重复精度[mm] |
±0.01 |
| 适用开关 |
ZE/ES型 (没有接触开关) |
|
