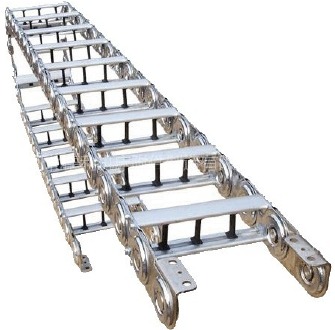

椿本拖链的前生是椿本佳宝来拖链,是椿本与德国佳宝来合资经营,2010年,椿本全资收购佳宝来拖链,现统称椿本拖链。产品分塑料拖链与钢制拖链,塑料电线拖链有开放式TKP,TKM,TKR,TKE型,封闭式TKC,TKM型,钢制拖链具有高强度,高耐久等特性,主要有开放式TK,TKS,TKH,封闭式TKF及重载式TKV及TKI型。

拖链外形类似履带,国内又称坦克链,英文名称有CABLE DRAG CHAIN,POWER CHAIN,CABLEVEYOR等。适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。

产品分类:按拖链主体材质分为两种,工程塑料拖链和钢制拖链。工程塑料成分为加 强尼龙和玻璃纤维,钢制分为镀锌钢和不锈钢。

使用行业:拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机 械、注塑机、机械手、起重运输设备、自动化仓库等。总之设备上有往复运动的结构就可使用拖链。

产品结构及特点:
1.由众多的单元链节组成,链接之间转动自如,拆装方便。
2.相同系列的拖链的内高、外高、节距相同,拖链内宽、弯曲半径R 可有不同的选择
3.单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线, 打开盖板后即可把电缆、油管、气管、水管等放入拖链。
4.另可提供分隔片,将链内空间按需要分隔开。
5.拖链具有安装使用简易、维护方便、运行噪音低等特点,而且能节约近一半长度的电缆,节约使用成本。

产品选型:内部空间:内宽、内高。拖链的系列一般由节距和内高来决定的。
1.确认内高:找出所有线缆中外径最大的一根,留一定的余量后确认内高尺寸。
2.确认内宽:把所有线缆一字排开或部分叠加后需要的宽度,留一定的余量后确认内宽尺寸。 确认弯曲半径:以外径最大或硬度最大的线缆为基础,乘一定的系数。国产电缆----外径x 8~10 进口电缆----外径x 6~8 气管----外径x10 油管、水管----外径x 12~14,高压油管看压强,可能系数更大。
3.确认长度:拖链长度=行程/2 + 弯曲半径x 圆周率+余量(余量一般为3 节) 运动速度及加速度:根据速度和加速度选择合适的产品系列
4.工况温度:以80 度为临界点,80 度以下工程塑料一般可以使用,超过80 度必须选 用钢制拖链,一般是在钢铁行业。

椿本拖链型号:TKP0130 TKP0170S TKP0180 TKP0250 TKP0320 TKP0350 TKP0350H TKP0450 TKP0580 TKP0625 TKP0625H TKP0625W TKP0680 TKP0900 TKP0910 TKP1250 ,TKM0475 TKM0650 TKM0950 TKM1250 ,TKR0150 TKR0200 TKR0260 TKR0280 ,TKE28 TKE42 TKE58 TKE72 ,TKC0280 TKC0340(TKC340) TKC0470(TKC470) TKC0640(TKC640) TKC0850(TKC850) TKC0910 ,TK070 TK095 TK130 TK180

具体选型可参看原:Kabelschlepp
