供电系统

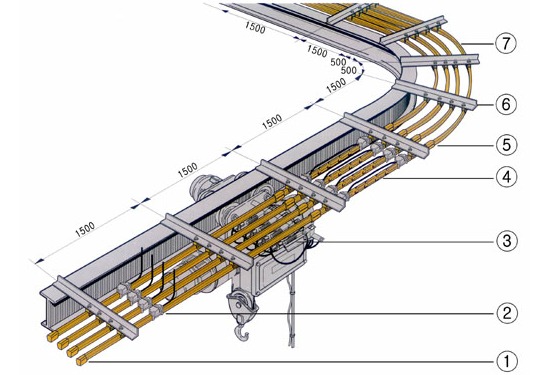

电车杆系统
No. |
Name |
No. |
Name |
① |
端盖 |
⑤ |
接头盖 |
② |
电力馈线 |
⑥ |
吊钳 |
③ |
集电极 |
⑦ |
电车杆 |
④ |
扩散段 |
|
|
电车杆类型
有效的允许电流
(A) |
长度
(mm) |
材料 |
60A |
3,000 |
Galvanized Steel (100%) |
90A |
3,000 |
G. I. (75%), Cu (25%) |
160A |
3,000 |
SUS (50%), Cu (50%) |
200A |
3,000 |
G. I. (50%), Cu (50%) |
300A |
3,000 |
Copper |
500A |
3,000 |
Solid Copper |
安装方法
1、固定吊钳到一个支架上
2、嵌入行车杆到吊钳，如果有旋转部分，先嵌入这部分
3、使用连接工具结合嵌入的行车杆
4、行车杆160A, 200A, 300A, 500A，在粘附一个连接端子之后，把连接盖放在连接部分。
5、通过切断行车杆的覆盖，暴露导体，使其尽可能与额定长度一致
6、粘住电力推杆，连接电源线
7、盖上盖子，使电力推杆部分绝缘
8、切断行车杆的残余，盖上端盖
9、在安装收集器的杆中心与电车杆（碳刷）的接触表面之间，相隔90mm安装
10、最后检查之后的测试工作
|
