KUKDONG电动葫芦

环链电动葫芦

大容量型

基于KUKDONG的知识和新技术，KD环链电动葫芦，产品处理能力从7.5 ton 至 30 ton

用于大容量的平衡性极好的KD型环链电动葫芦，结构复杂，使用KD-2 5ton环链电动葫芦的驱动装置，及最有效安排的起重链条和链轮。

标准规格

型号	容量（kg）	提升（m）	负载率（min）	速度(m/min)				试验负荷 (kg)
				提升		横动
				50Hz	60Hz	50Hz	60Hz
KD-2	7,500	4	30	2.6	3.1	-	-	9,375
KD-2	10,000	4	30	2.6	3.1	-	-	12,500
KD-2	15,000	4	30	1.5	1.8	-	-	18,750
KD-2	20,000	4	30	1.1	1.35	-	-	25,000
KD-2	30,000	4	30	0.86	1.04	-	-	37,500
KD-2M	7,500	4	30	2.6	3.1	10	12	9,375
KD-2M	10,000	4	30	2.6	3.1	10	12	12,500
KD-2M	15,000	4	30	1.5	1.8	10	12	18,750
KD-2M	20,000	4	30	1.1	1.35	10	12	25,000
KD-2M	30,000	4	30	0.86	1.04	10	12	37,500

容量（kg）	输出(kw)				起重链条直径x滚落线	净重（kg）
	提升		横动			净重（kg）
	50Hz	60Hz	50Hz	60Hz		KD-2	KD-2M
7,500	2x2.9	2x3.5	0.63	0.75	Φ11.2x4	360	450
10,000	2x2.9	2x3.5	0.63	0.75	Φ11.2x4	360	450
15,000	2x2.5	2x3.0	2x1.25	2x1.5	Φ11.2x6	540	630
20,000	2x2.5	2x3.0	2x1.25	2x1.5	Φ11.2x8	570	660
30,000	2x2.9	2x3.5	2x1.25	2x1.5	Φ11.2x12	660	800

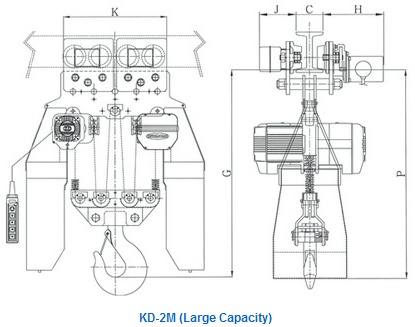

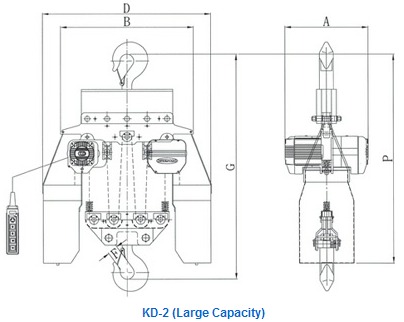

外形尺寸

型号	容量（kg）	G	A	B	C	D	F1	H	J	K	P	标准的I型梁宽度（mm）	最小曲线半径（mm）
KD-2	7,500	1220	634	770		815	72				1050
KD-2	10,000	1220	634	770		815	72				1050
KD-2	15,000	1870	634	1000		1045	111				1500
KD-2	20,000	1870	634	1080		1125	112				1600
KD-2	30,000	1950	840	1100		1550	128				1650
KD-2M	7,500	1140	840	770	150,175, 200	1220	72	370	210	405	950	150,175, 200	2500
KD-2M	10,000	1140	840	770	150,175, 200	1220	72	370	210	405	950	150,175, 200	2500
KD-2M	15,000	1350	840	1000	150,175, 200	1530	111	426	426	840	1350	150,175, 200	∞
KD-2M	20,000	1450	840	1080	150,175, 200	1530	112	426	426	840	1400	150,175, 200	∞
KD-2M	30,000	1550	840	1100	~	1553	128	450	450	1100	1500	~	∞

* G = 挂钩之间或从I型梁底部到挂钩之间的最小距离

* c = I型梁的宽度

* b = c/2
